介绍
UC-5100 系列嵌入式计算机专为工业自动化应用设计。此系列计算机机壳紧凑并提供前侧检修面板，配备了 4 个 RS-232/422/485 全信号串口，并配有可调节的上拉/下拉电阻、2 个 CAN 端口、2 个以太网端口、4 个数字输入通道、4 个数字输出通道、USB 接口和 SD 插槽。为满足各种工业应用的需求，UC-5100 系列计算平台提供配备 2 个 CAN 端口和 1 个用于无线连接的 mini PCIe 插槽，可通过双 SIM 卡实现网络冗余的型号。UC-5100 采用直立式导轨规格，可轻松安装在小型机柜中。UC-5100 节省空间还便于布线，因此特别适合作为工业应用的前端嵌入式控制器。此外，所有型号均配备了 Moxa 工业 Linux，提供 10 年的软件版本维护以及优化的软件功能。

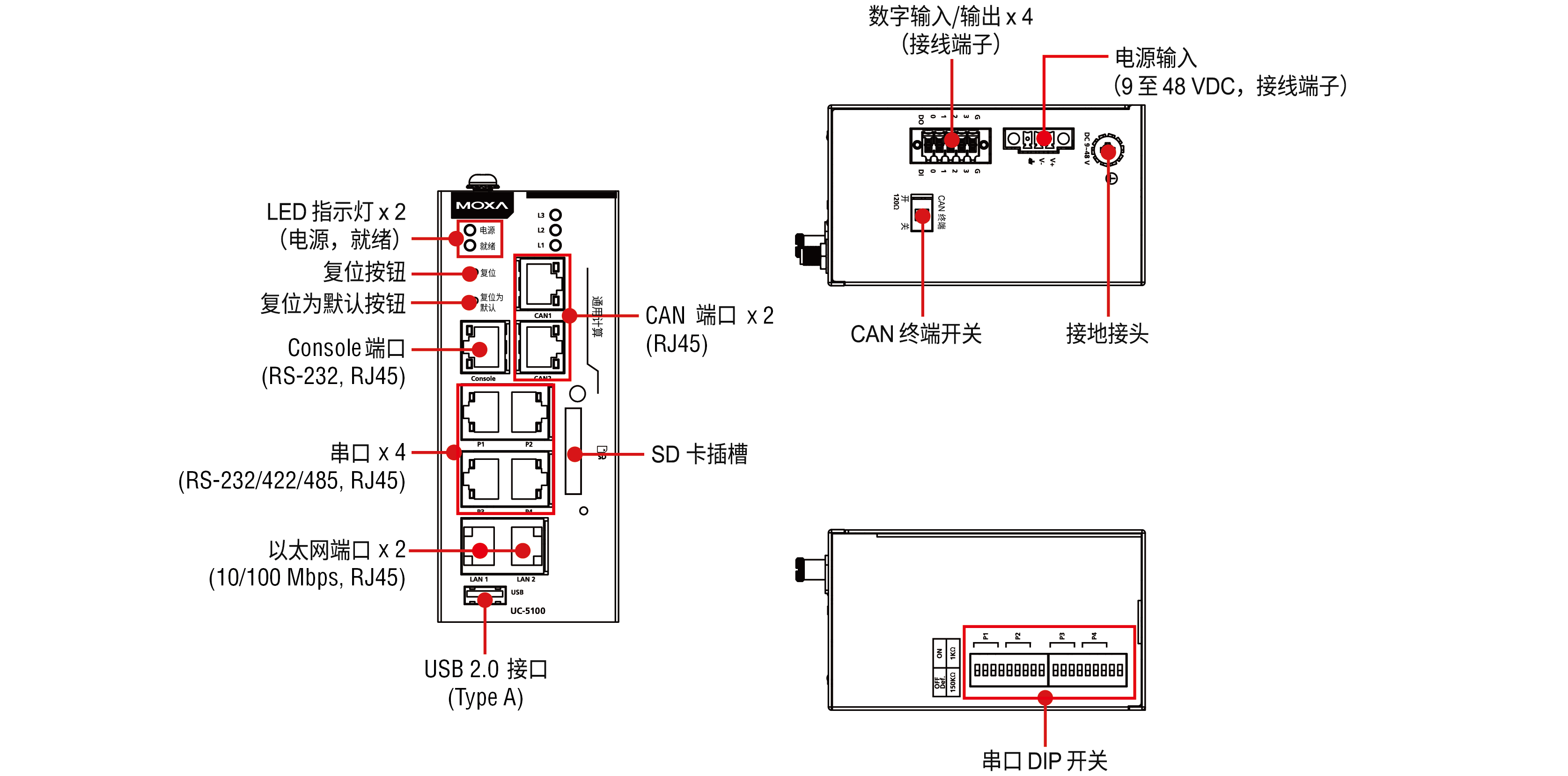

外观
UC-5101
UC-5102
UC-5111
UC-5112
| 计算机 | |
| CPU | Armv7 Cortex-A8 1 GHz |
| 预装 OS | Linux Debian 9 内核 4.4（Moxa 工业 Linux） |
| DRAM | 512 MB DDR3 |
| 预装存储 | 8 GB eMMC |
| 存储卡槽 | SD 插槽 x 1 |
| 扩展插槽 | UC-5102-LX：mPCIe 插槽 x 1 UC-5112-LX：mPCIe 插槽 x 1 UC-5102-T-LX：mPCIe 插槽 x 1 UC-5112-T-LX：mPCIe 插槽 x 1 |
| 计算机接口 | |
| USB 2.0 | USB 2.0 接口 x 1，type-A 接头 |
| SIM 数量 | 2 |
| SIM 格式 | Micro |
串口 | RS-232/422/485 端口 x 4，软件可选 (RJ45) |
| 数字输入 | DI x 4 |
| 数字输出 | DO x 4 |
| 按钮 | 复位按钮，可用于配置串口和 CAN 端口的 DIP 开关 |
| Console 端口 | Console 端口 |
| 以太网接口 | |
| 以太网端口 | 自适应 10/100 Mbps 端口（RJ45 接头）x 2 |
| 电磁隔离保护 | 1.5 kV（内置） |
| 串口界面 | |
| 串口 | 4 x RS-232/422/485 |
| 数据位 | 5、6、7、8 |
| 校验位 | 无、偶、奇、Space、Mark |
| 停止位 | 1、1.5、2 |
| 串口信号 | |
| RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2w | Data+、Data-、GND |
| RS-485-4w | Tx+、Tx-、Rx+、Rx-、GND |
| CAN接口 | |
| 端口数量 | UC-5111-LX： 2 UC-5111-T-LX：2 UC-5112-LX：2 UC-5112-T-LX：2 |
| 信号 | UC-5111-LX：CAN_L、CAN_H、CAN 信号 GND UC-5111-T-LX：CAN_L、CAN_H、CAN 信号 GND UC-5112-LX：CAN_L、CAN_H、CAN 信号 GND UC-5112-T-LX：CAN_L、CAN_H、CAN 信号 GND |
| 终端电阻 | UC-5111-LX：N/A，120 Ω（基于 DIP） UC-5111-T-LX：N/A，120 Ω（基于 DIP） UC-5112-LX：N/A，120 Ω（基于 DIP） UC-5112-T-LX：N/A，120 Ω（基于 DIP） |
| 数字输入 | |
| 电压 | 0 至 0.8 VDC 2.0 至 5.5 VDC |
| 数字输出 | |
| 额定电流 | 24 mA/通道 |
| 电压 | 0 至 0.55 VDC 2.5 至 3.3 VDC |
| LED指示灯 | |
| 系统 | 电源 x 1 系统就绪 x 1 |
| LAN | 每个端口 2 个 (10/100 Mbps) |
| 串口 | 每个端口 2 个（Tx，Rx） |
| CAN | UC-5111-LX：每个端口 2 个（Tx，Rx），UC-5112-LX：每个端口 2 个（Tx，Rx），UC-5111-T-LX：每个端口 2 个（Tx，Rx），UC-5112-T-LX：每个端口 2 个（Tx，Rx） |
| 无线信号强度 | UC-5112-LX：蜂窝/Wi-Fi x 3 UC-5102-LX：蜂窝/Wi-Fi x 3 UC-5102-T-LX：蜂窝/Wi-Fi x 3 UC-5112-T-LX：蜂窝/Wi-Fi x 3 |
| 机械特性 | |
| 外壳 | 金属 |
| 重量 | 600 g (1.32 lb) |
| 尺寸 | 57 x 136 x 100 mm（2.24 x 5.35 x 3.94 英寸） |
| 安装 | 导轨式安装，壁挂式安装（带可选套件） |
| 工作环境 | |
| 相对湿度 | 5 至 95%（非冷凝） |
| 工作温度 | 标准型号：-10 至 60°C（14 至 140°F） 宽温型号： 产品净重：-40 至 85°C（-40 至 185°F） 带 LTE 配件：-40 至 70°C（-40 至 158°F） 带 Wi-Fi 配件：-10 至 70°C（14 至 158°F） |
| 存储温度 | UC-5101-LX：-20 至 70°C（-4 至 158°F） UC-5102-LX：-20 至 70°C（-4 至 158°F） UC-5111-LX：-20 至 70°C（-4 至 158°F） UC-5112-LX：-20 至 70°C（-4 至 158°F） UC-5101-T-LX：-40 至 85°C（-40 至 185°F） UC-5102-T-LX：-40 至 85°C（-40 至 185°F） UC-5111-T-LX：-40 至 85°C（-40 至 185°F） UC-5112-T-LX：-40 至 85°C（-40 至 185°F） |
| 振动 | 2 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接 USB 设备） |
| 冲击 | IEC 60068-2-27 |
| 电源参数 | |
| 输入电压 | 9 至 48 VDC |
| 输入电流 | 0.95 A @ 9 VDC，0.23 A @ 48 VDC |
| 电源功耗 | 6 W |
| 安规认证 | |
| 安全 | UL 60950-1、EN 60950-1、IEC 60950-1 |
| EMC | EN 55032/24、EN 61000-6-2/-6-4 |
| EMI | CISPR 32，FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 PFMF |
| 绿色产品 | RoHS、CRoHS、WEEE |
| 可靠性 | |
| 报警工具 | 外部 RTC（实时时钟） |
| 自动重启触发器 | 外部 WDT（看门狗计时器） |
| MTBF | |
| 时间 | UC-5101-LX：728,216 小时 UC-5101-T-LX：728,216 小时 UC-5102-LX：704,409 小时 UC-5102-T-LX：704,409 小时 UC-5111-LX：584,470 小时 UC-5111-T-LX：584,470 小时 UC-5112-LX：568,997 小时 UC-5112-T-LX：568,997 小时 |
| 标准 | Telcordia (Bellcore) 标准 TR/SR |
| 保修 | |
| 保修期限 | 5年 |
